FPS 35000

Сверхтяжелый 2-х осевой сварочный вращатель грузоподъемностью 35000 кг

Сварочные манипуляторы PEMA серии FPS Megamaster незаменимы, при необходимости вращать и наклонять громоздкие и тяжелые заготовки. Манипуляторы этой серии обладают исключительными характеристиками одновременно, как при вращении, так и при наклоне заготовки. Их массивная рама обеспечит безопасность проведения работ в течение всего периода эксплуатации.

Производятся сварочные манипуляторы Megamaster с грузоподъемностью от 25 000 до 250 000 кг.

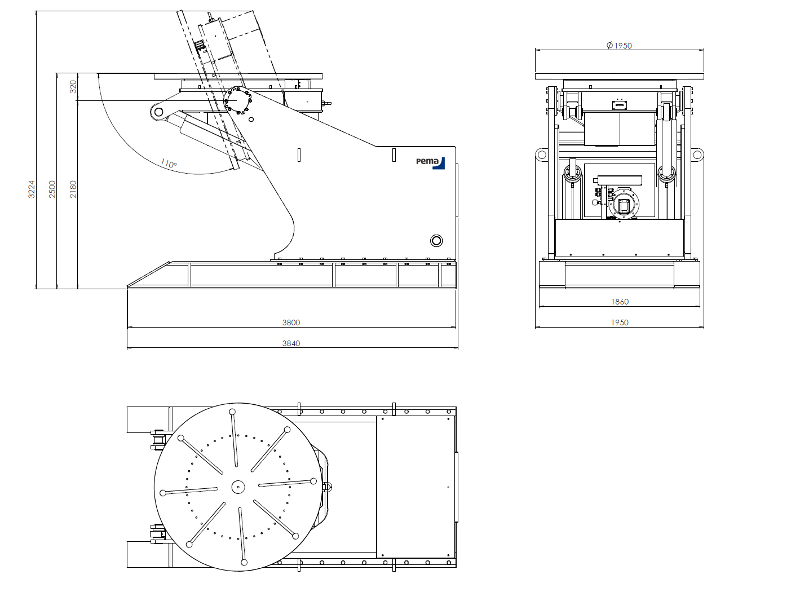

Технические характеристики манипулятора Megamaster FPS 35000

  • Максимальная нагрузка (N) — 350 000
  • Скорость вращения об/мин — 0,02 – 0,4
  • Максимальный крутящий момент (Nm) — 55 000
  • Момент наклона (Nm) — 280 000
  • Угол наклона (град) — гидр. 110
  • Время наклона 0-max угол (сек) - 170
  • Диаметр рабочего стола (мм) — 1950
  • Т-слоты на рабочем столе – 8хМ24 DIN508
  • Максимальный сварочный ток (А) - 2100
  • Ширина (мм) – 1950
  • Длина (мм) – 3840
  • Высота (мм) – 2500
  • Вес (кг) — 11000
  • Сеть — 50 Гц 3*400В +М+РЕ
  • Потребляемая мощность (А) — 50

Сварочные манипуляторы PEMA серии FPS Megamaster спроектированы и производятся для вращения/наклона сверхтяжелых заготовок при проведении автоматической сварки. Обычно эти манипуляторы применяются при изготовлении сосудов, работающих под давлением, для сварки судовых элементов в судостроении, при изготовлении громоздких компонентов судовых платформ, при сварке/наплавке радиальных поверхностей, для удержания кубических конструкций большого размера и т.п.

Сварочные манипуляторы серии FPS оснащаются инверторными преобразователями, либо сервоприводами. Точность наклона обеспечивается гидравлическими, либо моторизованными приводами необходимой точности и мощности.
Для обеспечения надежного крепления рабочий стол изготавливается с Т-пазами.

Инженеры РЕМА способны разработать оптимальное решение, которое будет полностью соответствовать поставленной задаче. Исходя из того, что сварочные манипуляторы серии FPS часто связаны с процессами, в которых движение заготовки должно быть синхронизировано со сварочной головкой, либо со сварочной консолью, специалисты компании Рутех способны предложить оптимальное решение в области автоматической сварки, которое будет полностью отвечать Вашим требованиям.

Узел управления манипулятором

  • включение и выключение вращения
  • выбор направления вращения
  • управление скоростью в холостом режиме (без сварки), с отображением соответствующей информации на экране
  • корректировка скорости вращения изделия во время сварки с отображением на экране
  • включение и выключение вращения изделия, синхронизированное с началом и окончанием процесса сварки.
