SPS 10000

Трехосевой сварочный вращатель грузоподъемностью 10000 кг

Сварочные манипуляторы PEMA серии SPS Skyhook – это оптимальное решение задачи кантования тяжелых заготовок со сложной геометрией. Используя манипуляторы серии Skyhook легко зафиксировать заготовку в самых разнообразных положениях.

Производятся сварочные манипуляторы Skyhook с грузоподъемностью от 750 до 10000 кг.


Технические характеристики манипулятора Skyhook SPS 10000

  • Максимальная нагрузка (N) — 100 000
  • Скорость вращения об/мин — 0,04 – 0,75
  • Максимальный крутящий момент (Nm) — 18 000
  • Скорость наклона (об/мин) – 0,1 – 0,4
  • Время подъема (сек) – 65
  • Высота оси наклона min-max – 1900 - 2700
  • Расстояние смещения (мм) – 1000
  • Момент наклона (Nm) — 20000
  • Max диаметр заготовки (мм) – 4000
  • Диаметр стола (мм) – 1490
  • Т-пазы стола – 3х М24
  • Максимальный сварочный ток (А) - 1400

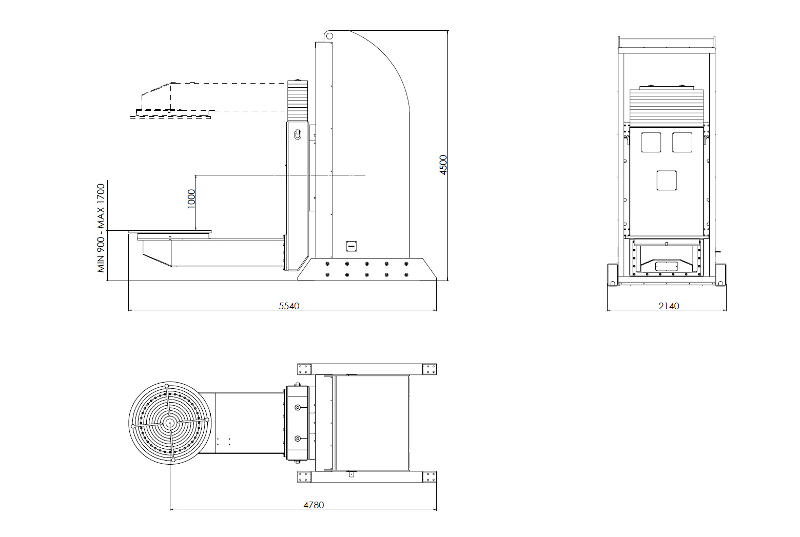

  • Ширина (мм) – 2140
  • Длина (мм) – 5540
  • Высота (мм) – 4500
  • Вес (кг) — 16000
  • Длина сетевого кабеля (м) - 12
  • Сеть — 50 Гц 3*400В +М+РЕ
  • Потребляемая мощность (А) — 32

Сварочные манипуляторы PEMA серии SPS Skyhook – это оптимальный выбор при необходимости кантования тяжелых заготовок со сложной геометрией. Типовым изделием для данной серии манипуляторов являются кабины тракторов, ковши экскаваторов, рамы тяжелых погрузчиков и т.п. При помощи манипулятора Skyhook сварщик может развернуть заготовку в любое удобное для него положение. Заготовки со смещенным центром тяжести легко устанавливаются в любое положение благодаря L-образной «руке» вращателя, которая может вращаться на 360 градусов. Это всегда гарантирует сварщику удобную позу при сварке, снижает шум и соответственно повышает его производительность.

3-х осевое вращение заготовки обеспечивает сварщику легкое проникновение в самые труднодоступные места заготовки. Вращение поворотного стола и наклон L-образной «руки» обеспечивают приводы переменного тока, которые управляются инверторными преобразователями, они обеспечивают идеальную плавность и точность перемещения заготовки в любое положение.

Самоблокирующиеся шестерни сварочного вращателя обеспечивают плавность и надежность функционирования. Изменение высоты манипулятора обеспечивает гидравлика, которая имеет внутреннюю систему клапанов безопасности.

Все перемещения и вращения осуществляются с дистанционного пульта управления (24 В) с отображением цифровых значений изменяемых параметров на ярком дисплее ПДУ. Вся продукция РЕМА изготавливается из качественных комплектующих, производимых под международными брендами.

Узел управления манипулятором

  • включение и выключение вращения
  • выбор направления вращения
  • управление скоростью в холостом режиме (без сварки), с отображением соответствующей информации на экране
  • корректировка скорости вращения изделия во время сварки с отображением на экране
  • включение и выключение вращения изделия, синхронизированное с началом и окончанием процесса сварки.
