SPS 3500

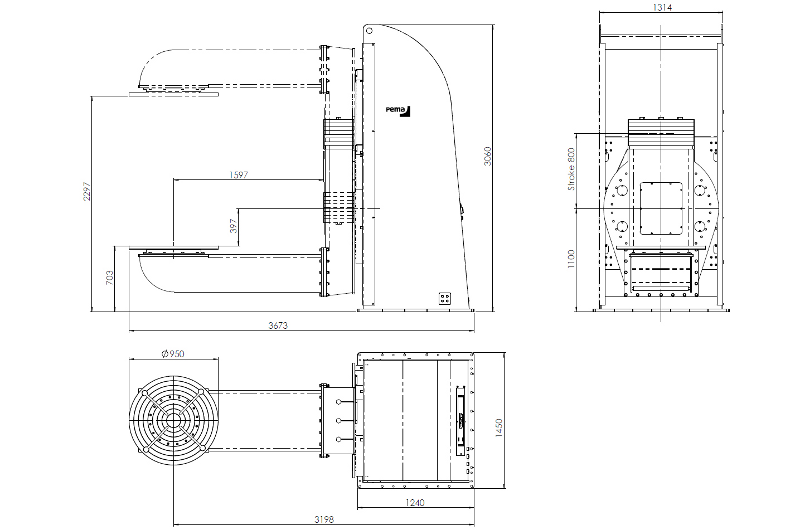

Технические характеристики манипулятора Skyhook SPS 3500

• Максимальная нагрузка (N) — 35 000
• Скорость вращения об/мин — 0,08 – 1,6
• Максимальный крутящий момент (Nm) — 2800
• Скорость наклона (об/мин) – 0,1 – 0,8
• Время подъема (сек) – 65
• Высота оси наклона min-max – 1100 - 1900
• Расстояние смещения (мм) – 400
• Момент наклона (Nm) — 6000
• Max диаметр заготовки (мм) – 3000
• Диаметр стола (мм) – 950
• Т-пазы стола – 4х М20 DIN508
• Максимальный сварочный ток (А) - 700
• Ширина (мм) – 1450
• Длина (мм) – 3680
• Высота (мм) – 5000
• Вес (кг) — 5000
• Длина сетевого кабеля (м) - 12
• Сеть — 50 Гц 3*400В +М+РЕ
• Потребляемая мощность (А) — 25

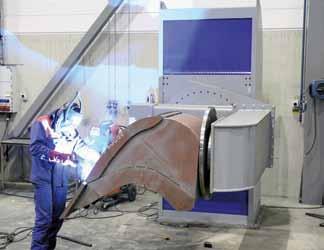

Сварочные манипуляторы PEMA серии SPS Skyhook – это оптимальный выбор при необходимости кантования тяжелых заготовок со сложной геометрией. Типовым изделием для данной серии манипуляторов являются кабины тракторов, ковши экскаваторов, рамы тяжелых погрузчиков и т.п. При помощи манипулятора Skyhook сварщик может развернуть заготовку в любое удобное для него положение. Заготовки со смещенным центром тяжести легко устанавливаются в любое положение благодаря L-образной «руке» вращателя, которая может вращаться на 360 градусов. Это всегда гарантирует сварщику удобную позу при сварке, снижает шум и соответственно повышает его производительность.

3-х осевое вращение заготовки обеспечивает сварщику легкое проникновение в самые труднодоступные места заготовки. Вращение поворотного стола и наклон L-образной «руки» обеспечивают приводы переменного тока, которые управляются инверторными преобразователями, они обеспечивают идеальную плавность и точность перемещения заготовки в любое положение.

Самоблокирующиеся шестерни сварочного вращателя обеспечивают плавность и надежность функционирования. Изменение высоты манипулятора обеспечивает гидравлика, которая имеет внутреннюю систему клапанов безопасности.

Все перемещения и вращения осуществляются с дистанционного пульта управления (24 В) с отображением цифровых значений изменяемых параметров на ярком дисплее ПДУ. Вся продукция РЕМА изготавливается из качественных комплектующих, производимых под международными брендами.

Узел управления манипулятором

• включение и выключение вращения
• выбор направления вращения
• управление скоростью в холостом режиме (без сварки), с отображением соответствующей информации на экране
• корректировка скорости вращения изделия во время сварки с отображением на экране
• включение и выключение вращения изделия, синхронизированное с началом и окончанием процесса сварки.
