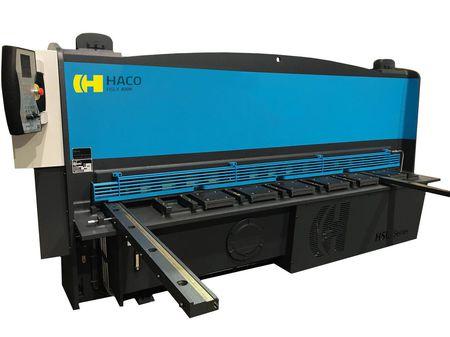

Гильотинные ножницы HSL (X)

Гильотинные ножницы HACO HSL/HSLX обладают надежной конструкцией и полностью отвечают требованиям высокой точности при резке листовой стали и являются экономически эффективными как при больших, так и при малых объемах производства. Гидравлические гильотинные ножницы с регулировкой зазора лезвия. Ножницы этой серии автоматизированы устройством  с подачей, транспортировкой и укладкой металла. Сверхмощные гильотины HACO HSL/HSLX, режущие способности которых от 6 мм до 32 мм по толщине и от 3000 мм до 12000 мм в длину.

Станки гильотинного типа имеют несколько преимуществ перед станками с качающейся балкой. Они способны резать различные типы материалов и толщины, причем гораздо меньше закручивают лист. Отличительной особенностью моделей серии HSL/HSLX является полностью свободное заднее пространство между рамами, таким образом станок можно оборудовать различными опорами для листов, конвейерной системой и системой складирования, чтобы повысить производительность работы. Гильотинные ножницы HACO хорошо оборудованы и в стандартной комплектации оснащены системой предварительной регулировки.

Все  гильотины Насо оснащены таким образом, чтобы соответствовать европейскими стандартами безопасности. Для обеспечения легкого и безопасного доступа к задней части гильотины и предотвращения травмы во время резания, HACO применяет оптическую защитую систему.


Гильотинные ножницы для резки листового металла имеют следующие преимущества:

  • Простое и удобное управление. В зависимости от модели и комплектации гидравлического оборудование оснащается панелью управления SP9, SC90, SC100T. В базовой комплектации предусмотрен 5,7-дюймовый сенсорный ЖК-дисплей.
  • Функциональность ножниц с ЧПУ. Возможно введение и хранение до 500 программ с максимум 255 операциями для каждой. В листе материалов доступно до 32 позиций.
  • Автоматический и ручной режим программирования. В автоматическом режиме достаточно ввести толщину листа металла и гидравлическое оборудование самостоятельно выберет необходимый зазор и угол, остальные параметры можно задать вручную. В ручном режиме все параметры операции, включая размеры и материал листа, угол и зазор устанавливаются оператором самостоятельно.

В моделях гильотинных ножниц HSLX  угол наклона ножа и настройка зазора между лезвиями находятся под контролем ЧПУ SC90. Регулировка угола наклона производится путем нагнетания масла или его слива из правого цилиндра. Привод заднего упора позволяет оператору запрограммировать различные положения упора для нескольких резов на одном листе и сразу сделать раскрой листа без необходимости дополнительного обращения к панели управления.

Прижимы листа управляются гидравлически. Прижимы используют отдельный гидравлический контур с собственным насосом. Манометрический переключатель используется для правильной установки давления. С обеих сторон ножниц прижимы специально установлены ближе друг к другу, что позволяет нарезать небольшие по размеру заготовки.

Опционная пневматическая система поддержки тонкого листа обеспечивает идеальную позиционирование при подаче листа в машину, а также его поддержку во время резания. Во время процесса резки руки оператора находятся под колпаком, что позволяет избежать их повреждения во время работы с тяжёлым материалом.

Пневматические держатели удерживают лист для идеальной подачи в рабочую зону. Обрезки автоматически удаляются в сборник утиля (например, когда производится серия резов на новом листе). Транспортёр перемещает заготовки к поддону или штабелирует их, если это предусмотрено пользователем.

СПЕЦИФИКАЦИИ



Стандартные функции ЧПУ SC90:

- Монохромный ЖК-экран.
- Список типов материалов.
- Автоматическая электрогидравлическая установка зазора лезвия.
- Автоматическая электрогидравлическая установка угла резания.
- Автоматический отход заднего упора.
- Регулировка длины реза.
- Компенсация люфтов.
- Переключатель задержки прижима листа.
- Выбор режима дюймовый-метрический.
- (Предварительная установка) счетчика с 0-стоп.
- Программируемые параметры поддержки.
- Программируемый



Стандартные характеристики машины:

- Цельнометаллическая сварная моноблочная конструкция
- Гильотины HSLX приводятся в действие 2-мя верхними цилиндрами
- Два режущих лезвия по 4 режущих кромки.
- Квадратная консоль с Т-вырезом и ограничивающим стопом
- Работа прижима листа независима от усилия резания
- Подсветка линии резания
- Моторизированный, задний упор на швп, с сервоприводом.
- Защитная решетка для рук
- Задний  свет безопасности совмещен с бортовыми решетками безопасности
- Управление педалью
- Руководство по эксплуатации и обслуживанию



Дополнительные функции:

- Механическая поддержка листа
- Гидравлическая поддержка листа
- Пневматическое устройство поддержки тонких листов
- Система транспортировки
- Система погрузки
- Устройство для косого реза
