SHEET TRANSFER

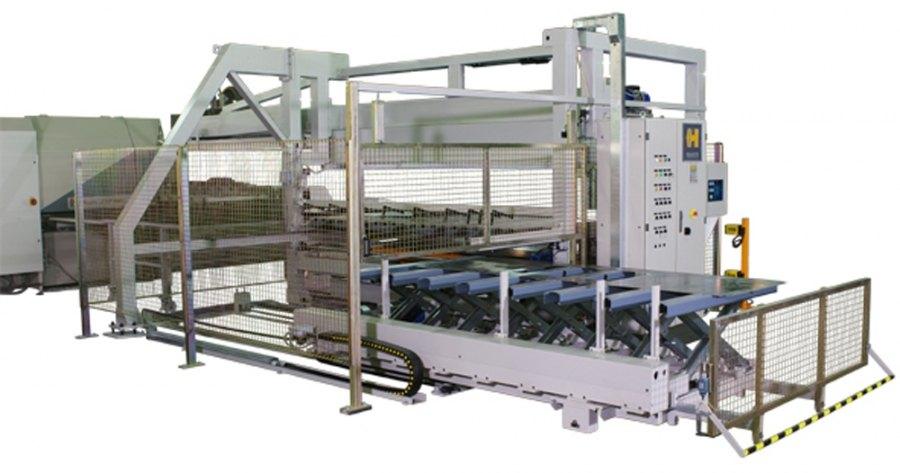

Cистема  SHEET TRANSFER 3015 предназначена для загрузки листов с поддона на штамповочную машину с ЧПУ и выгрузки обработанного листа со стола станка на устройство складирования. Главная рама системы представляет собой жесткую болтовую конструкцию с увеличенными линейными направляющими и моторизованными тележками. Устройство состоит из загрузочного устройства с функцией разделения листов и единицы измерения толщины.

Принцип работы:

Поддон с листами укладывается на каркас негабаритной конструкции с 2 магнитами для предварительного разделения стальных листов и 3 стопорными планками для измерения материала. Загрузочное устройство состоит из рамы с пневматическими присосками и специальной пневматической системы для отделения листов. Эта специальная пневматическая система, стряхивая передний левый угол листа, отделят его от нижнего листа с помощью дополнительной струи сжатого воздуха посредством устройства продувки воздухом (регулируемое по высоте).

Движение рамы присосок по вертикали имеет 2 скорости для лучшего разделения листов. После подъема листа специальное устройство измеряет толщину листа для точного определения количества поднятых листов. Если система определяет, что поднят один лист, то между поднятым листом и поддоном листа устанавливается специальный промежуточный стол, расположенный на той же высоте, что и стол штамповочной машины. На данном этапе система ждет, пока штамповочный станок завершит пробивку предыдущего листа. После завершения обработки предыдущего листа новый лист подается горизонтально к станку и удерживается примерно на высоте 25 мм выше штампованного листа на столе для штамповки.

Разгрузочное устройство с автоматически штабелеукладчиком:

В то же время промежуточный стол перемещается обратно и встает над штабелеукладчиком. По мере движения этого промежуточного стола вперед к следующему загрузочному циклу, специальное устройство будет снимать лист со стола укладывать его на устройство складирования. Циклы загрузки и выгрузки контролируются PLC контроллером. Также имеется панель управления оператора для ввода параметров толщины и диагностики системы, а также присутствует кнопочная панель для ручного управления системой.

SHEET TRANSFER 3015 полностью изготовлен в соответствии с нормами CE и покрыт с трех сторон проволочными сетчатыми панелями. На передней стороне устройства расположена защитная оптическая система безопасности машины.
