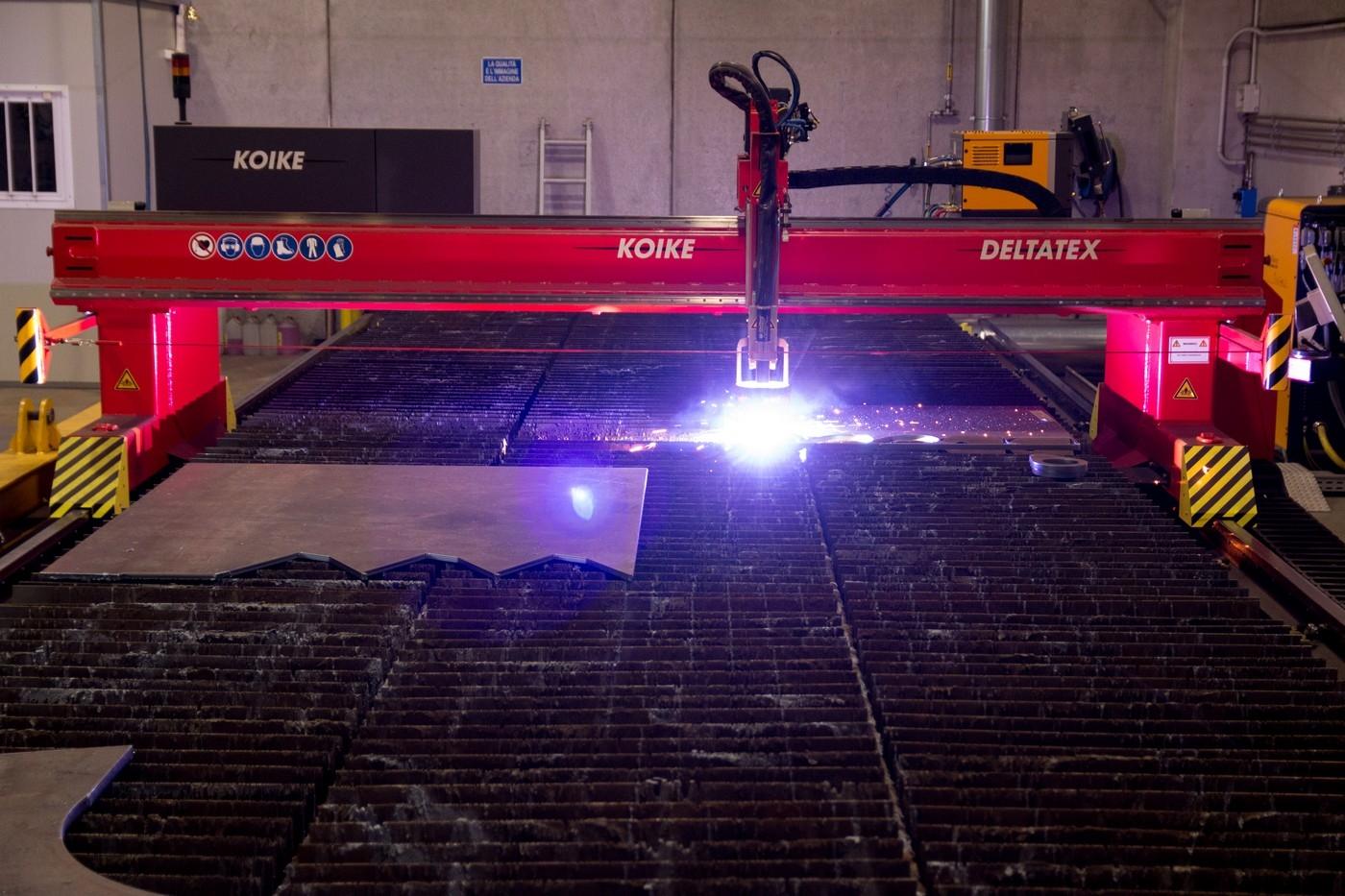

Станок газовой резки с ЧПУ DELTATEX

Установка термической резки металла DELTATEX открывает новое измерение в области портальных станков для резки. Гибкость и производительность для плазменной и газовой резки задают новые стандарты индустрии резки. И это еще не все: опциональная 3D головка обеспечивает высокоточную резку фасок на больших листах.

Жесткий и компактный станок разработан с прицелом на долгосрочную работу в тяжелых промышленных условиях. DELTATEX объединяет последние достижения в сфере контроля перемещения, гарантируя высочайшую точность для резки стального проката большого размера.


Невиданная производительность

DELTATEX открывает новое измерение в области портальных станков для резки. Гибкость и производительность для плазменной и газовой резки задают новые стандарты индустрии резки.

И это еще не все: опциональная 3D головка обеспечивает высокоточную резку фасок на больших листах.

Жесткий и компактный станок разработан с прицелом на долгосрочную работу в тяжелых промышленных условиях. DELTATEX объединяет последние достижения в сфере контроля перемещения, гарантируя высочайшую точность для резки стального проката большого размера.

Обе стороны портала снабжены бесщеточными приводами постоянного тока с безлюфтовыми планетарными редукторами и креплением шестерня / рейка, что обеспечивает великолепные динамические характеристики для высокоточной резки, со скоростью позиционирования до 24000 мм/мин.

Неповторимая гибкость

Размеры DELTATEX имеет эффективную ширину резки до 7000 мм, при максимальной ширине портала 8500 мм и эффективной длине резки 34000 мм. Широкий ассортимент различных плазменных систем обеспечивают максимальную толщину резки до 160 мм при использовании одновременно двух источников.

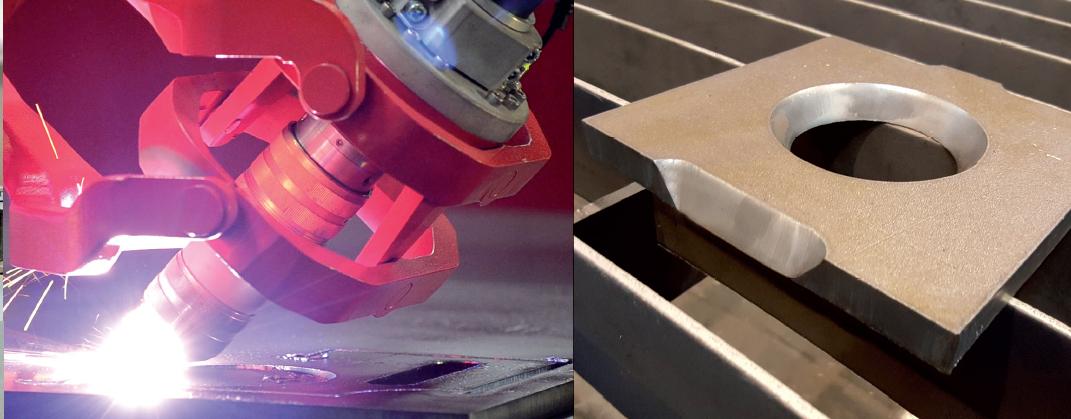

При использовании пропорциональных клапанов, можно обеспечить газокислородную резку до 6 резаками, при максимальной толщине до 300 мм при одновременной резке 5-ю резаками.Режущая 3D головка позволяет высокоточную резку фасок.

Простота работы с удобной системой ЧПУ KATANA!

Работает на основе сенсорной технологии Windows® Touch и оборудована 15 дюймовым сенсорным экраном. От оператора не требуются навыки владения компьютером, при этом ЧПУ обеспечивает простоту по выбору и манипуляциям с объектами, клавиатура не требуется. Изображения на экране могут быть легко масштабированы, повернуты и т.д. Работа с режимами резки и чертежами программ максимально упрощена. Оборудование специально разработано для производственных условий. Модульное и гибкое программное обеспечение поддерживает пользователя во всех функциях.

Техническое описание станка Deltatex
• Прочный и жесткий на изгиб портал с минимальной вибрацией, за счет низкого профиля и смонтированный на полу в левой части станка кабель-канал
• Продольный направляющие представляющие из себя высокоточно обработанные рельсы со встроенными зубчатыми рейками
• Два привода по продольной оси, не требующие обслуживания планетарные редукторы и высоко динамичные серво моторы переменного тока
• Двойные направляющие с линейными подшипниками и встроенной высокоточной зубчатой рейкой на поперечной оси
• Не требующие обслуживания, бесконтактные индуктивные датчики в качестве концевиков и устройства обнуления
• Устройства безопасности и кнопки экстренной остановки в соответствии с европейскими стандартами безопасности

Технические характеристики

Эффективная ширина резки, мм до 7 000
Эффективная длина резки, мм до 32 000
Ширина портала, мм 2 500 - 8 500
Длина рельсов, мм до 35 000
Кинематика не требующие обслуживания бесщеточные привода постоянного тока с планетарными редукторами
Количество головок максимум до 6 газокислородных и до 2 плазменных
Резка фасок верхняя 45°, нижняя 40°
Скорость резки, мм/мин от 50 до 20 000
Скорость позиционирования, мм/мин до 24 000
Максимальная толщина резки, мм газокислородная 5 - 300, плазменная 3 - 160
Ось X высокоточно обработанные рельсы с рейками
Ось Y двойные линейные подшипники с высокоточными рейками
Ось Z автоматический контроль высоты плазменной резки по напряжению дуги SmartLift или емкостной датчик, система защиты резаков от столкновения
ЧПУ KOIKE KATANA
Количество стандартных шаблонов 64 шаблона с возможностью задания подходов/отводов
Требования к электропитанию 230 VAC 1Ph, N, PE +/- 10%
Потребляемая мощность ca. 2kVA (machine)
