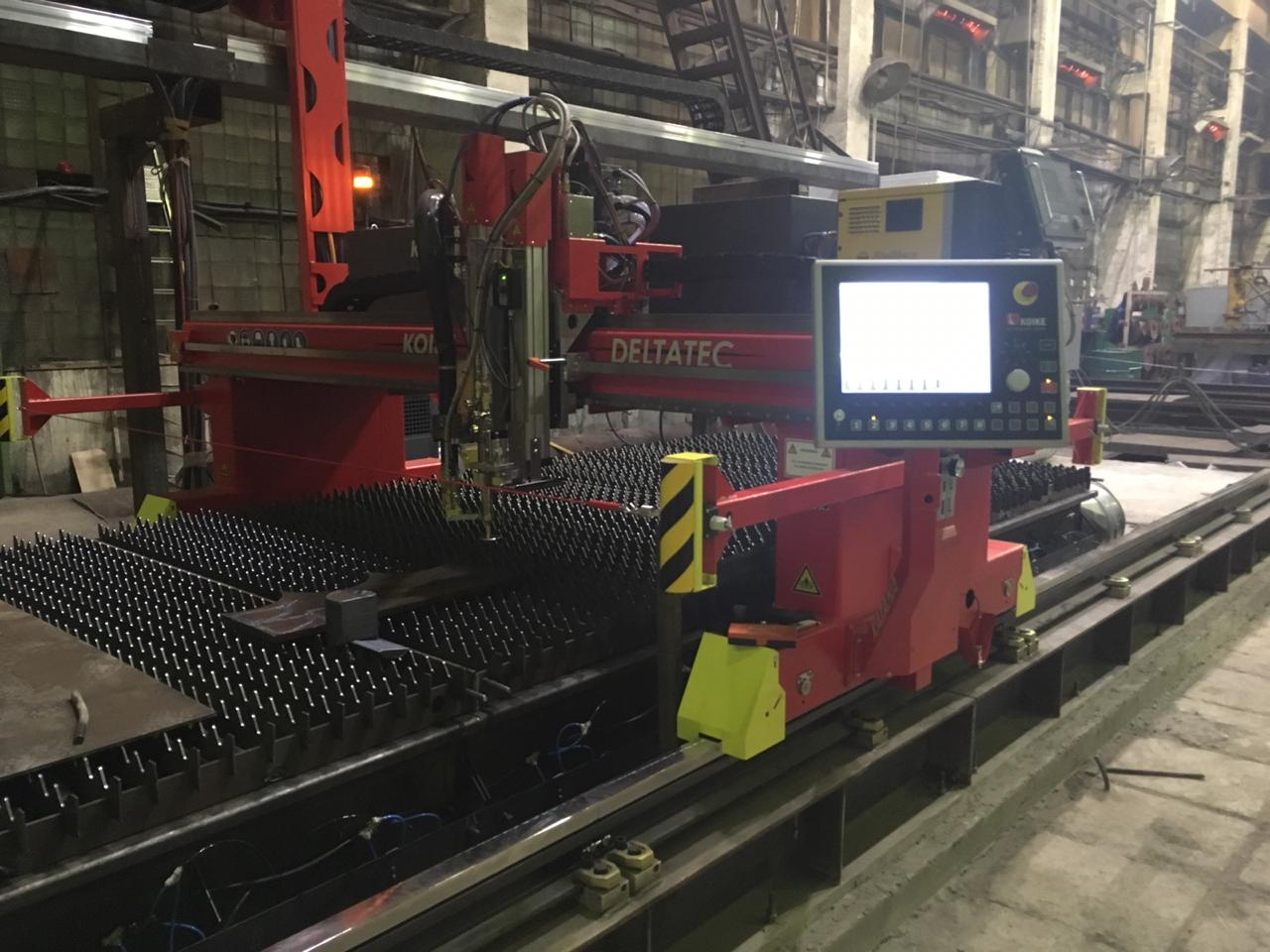

Станок газовой резки с ЧПУ DELTATEC

Встречайте будущее!

Станок DELTATEC производства KOIKE является новым мировым стандартом по гибкости и точности решений в области плазменной и/или газовой резки и маркировки. Вы можете скомбинировать до двух плазменных резаков, четырех газовых и маркировочного приспособления на одном станке. DELTATEC имеет жесткий и компактный портал с уникальной технологией дифференциальной компенсации для тяжелейших производственных условий.

Обе стороны портала снабжены бесщеточными приводами постоянного тока с безлюфтовыми планетарными редукторами и креплением шестерня/рейка, что обеспечивает великолепные динамические характеристики для высокоточной резки, со скоростью позиционирования до 24000 мм/мин.


DELTATEC обладает крепкой, жесткой и компактной конструкцией классического портала с использованием последних технологических достижений и интегрированной системой дифференциальной компенсации, для высочайшей точности перемещения и работы в суровых условиях. Двусторонние направляющие портала с бесщеточными приводами постоянного тока обеспечивают выдающиеся динамические характеристики и высокую точность контуров для наилучшего результата резки, со скоростью позиционирования до 24 000 мм/мин.

Электронное оборудование, такое как устройства безопасности, серво системы и контроллеры, расположены в пылезащищенном корпусе. В базовой конфигурации вся энергетическая подсистема ( кабели и шланги) в продольном направлении устанавливаются в гибкий кабель-канал в левой стороны станка.
В соответствии с пожеланиями клиентов DELTATEC может изготавливаться с различной шириной портала, обеспечивая максимальную эффективную ширину резки в 4 000 мм. При помощи инструментария высокоточной плазменной резки, достигается качественная резка материала толщиной до 70 мм. Эффективная ширина резки станка зависит комбинации типа и количества установленных рабочих устройств.
Подъемник плазмотрона Koike SmartLift обеспечивает высочайшую производительность резки. SmartLift обеспечивает точнейший тактильный метод нахождения начальной высоты, а также высокоточное отслеживание высоты резки путем замера напряжения дуги при резке.
DELTATEC управляется при помощи ЧПУ KATANA, описанной ниже, с панелью управления зафиксированной в левой части станка. В комплекте доставки станка входит программное средство для удаленной диагностики и помощи, набор документации по электрике и механике, а также руководство оператора на CD-ROM.


Технические характеристики

Эффективная ширина резки, мм до 4 100
Эффективная длина резки, мм от 3 000 до 24 000
Кинематика не требующие обслуживания бесщеточные привода постоянного тока с планетарными редукторами

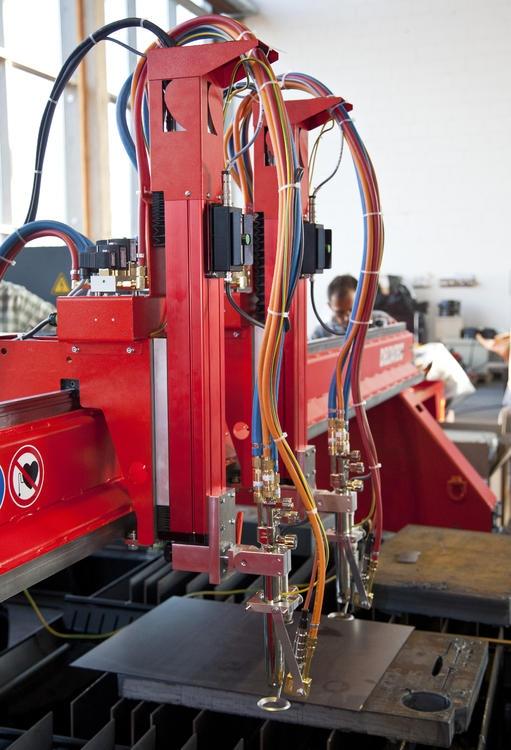

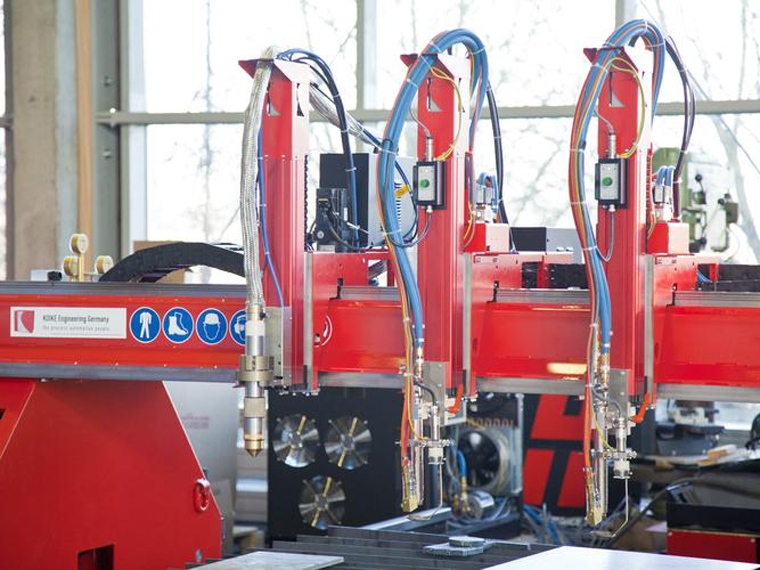

Количество головок максимум до 4 газокислородных и до 2 плазменных
Скорость резки, мм/мин от 50 до 20 000
Скорость позиционирования, мм/мин до 24 000
Максимальная толщина резки, мм газокислородная: до 150 / до 300; плазменная: до 50
Ось X высокоточно обработанные рельсы с рейками
Ось Y линейные подшипники с высокоточными рейками
Ось Z автоматический контроль высоты плазменной резки по напряжению дуги SmartLift или емкостной датчик, система защиты резаков от столкновения
ЧПУ KOIKE KATANA
Количество стандартных шаблонов 64 шаблона с возможностью задания подходов/отводов
Требования к электропитанию 230 VAC 1Ph, N, PE +/- 10%
Потребляемая мощность ca. 2kVA
