LC Master

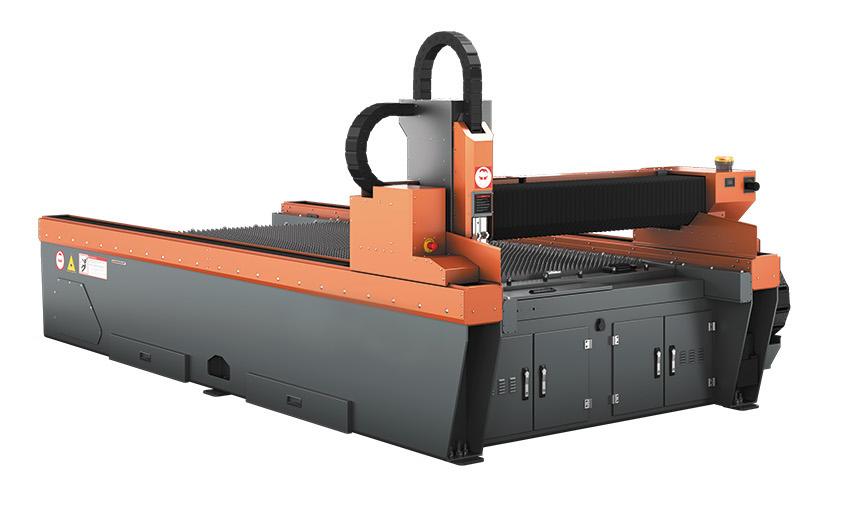

Описание

С помощью LC Master мы сделали новейшие технологии доступными для массового рынка.

Новая серия станков LC Master привносит все преимущества линейного (прямого) привода в бюджетный сегмент машин лазерного раскроя металла для малого и среднего бизнеса:

  • Высокая надёжность линейного привода (минимальное количество механических элементов);
  • Высокая динамика и скорость перемещений для обеспечения максимальной производительности;
  • Высокая точность позиционирования за счёт прямого измерения положения;
  • Уменьшенные общие габаритные размеры станка позволяют вписать его даже в небольшое производственное помещение.

Использование продвинутых лазерных оптических головок серии LH-110 и уникального программного обеспечения UniCut позволяет оптимизировать производственный процесс и увеличить эффективность оборудования. Одним из преимуществ данной серии является обширный ассортимент автоматизированных устройств и приспособлений, таких как челночные (двухпаллетные) системы и трубные вращатели.

Использование современных волоконных лазеров сводит к минимуму операционные затраты, а налаженное сервисное обслуживание позволяет нашим станкам работать и приносить прибыль круглосуточно.

Стандартная комплектация

  • Жёсткая цельносварная термически обработанная фрезерованная станина
  • Координатная система портального типа
  • Облегчённый композитный портал
  • Линейный привод осей X,Y
  • Система дымоудаления зональная
  • Иттербиевый волоконный лазер IPG Photonics
  • Система охлаждения вода/воздух (чиллер)
  • Система контроля фокусного расстояния FoCut
  • Лазерная оптическая головка LH-110 с автоматическим приводом линзы
  • Стойка оператора UM-102 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
  • Программное обеспечение UniCut
  • Система управления подачей газов 3-х канальная
  • Выносной пульт ручного управления
  • Вытяжной вентилятор
  • Комплект ЗИП
  • Пуско-наладочные работы и обучение персонала

Основные технические данные

Источник излучения
Тип Иттербиевый волоконный лазер IPG Photonics
Мощность, Вт 1000-6000
Модель лазерного излучателяМакс. толщина материала *
IPG 1000W ≈ 10 мм
IPG 3000W ≈ 20 мм
IPG 4000W ≈ 25 мм
IPG 6000W ≈ 30 мм

* - Указаны предельно возможные обрабатываемые толщины х/к стали Ст3ПС, продув кислородом, без предъявления требований по качеству и шероховатости реза

Общие характеристики
Модель LC Master FO3015
Зона обработки (мм) 3000 x 1500
Масса, не более (кг) 6200
Максимальная нагрузка на стол, кг 1000
Габаритные размеры (мм)
Длина 4320
Ширина 2515
Высота 2110
Параметры точности*
Точность позиционирования по всем осям, мм ±0,05
Повторяемость позиционирования, мм ±0,025
Скорости и ускорения
Скорость свободных перемещений по осям X, Y, Z (м/мин) до 150
Ускорение/торможение по осям X, Y, Z до 2,5 G
Линейные оси
Ось Х Линейный привод с прецизионной измерительной шкалой
Ось Y Линейный привод с прецизионной измерительной шкалой
Ось Z Сервопривод с энкодером, с дополнительной обратной связью по слежению;
Прецизионная ШВП с компенсационной муфтой

* - Достигаемая точность обработки зависит от типа заготовки, предварительной обработки, размера листа и положения заготовки в рабочей зоне. В соответствии со стандартом VDI/DGQ 3441 длина измерения соответствует 1 м.

Основные преимущества

Станок для лазерной резки металла серии LC Master на базе портальной координатной системы и волоконного лазера IPG Photonics – высокопроизводительное решение для среднего бизнеса.

Лазерный источник

Используемые в установке LC Master волоконные лазеры обладают неоспоримыми преимуществами перед другими типами лазеров. Во-первых, они не требуют обслуживания, лазер находится в закрытом и опечатанном корпусе, который исключает попадание загрязнений. Также отсутствует необходимость в расходных материалах и высокооплачиваемом обслуживающем персонале. Во-вторых, волоконные лазеры являются самыми надежными среди всех имеющихся типов и обладают настолько большим ресурсом работы, что он не может быть выработан в рамках десятилетия. В-третьих, выходное излучение волоконного лазера отличается очень высоким качеством и стабильностью параметров луча. Кроме всего перечисленного, установленный на станке LC Master лазер может использоваться при резке высокоотражающих материалов, таких как латунь, алюминий, медь, оцинкованная и нержавеющая сталь, а также позволяет осуществлять не только резку, но и гравировку металла.

Передача и формирование излучения

Передача излучения осуществляется посредством волоконно-оптического тракта, исключающего зеркальные передающие элементы. Таким образом, необходимые расходные материалы сведены к минимуму. Используемая волоконная система характеризуется исключительной надежностью, а срок ее службы сопоставим со сроком службы самого лазера.

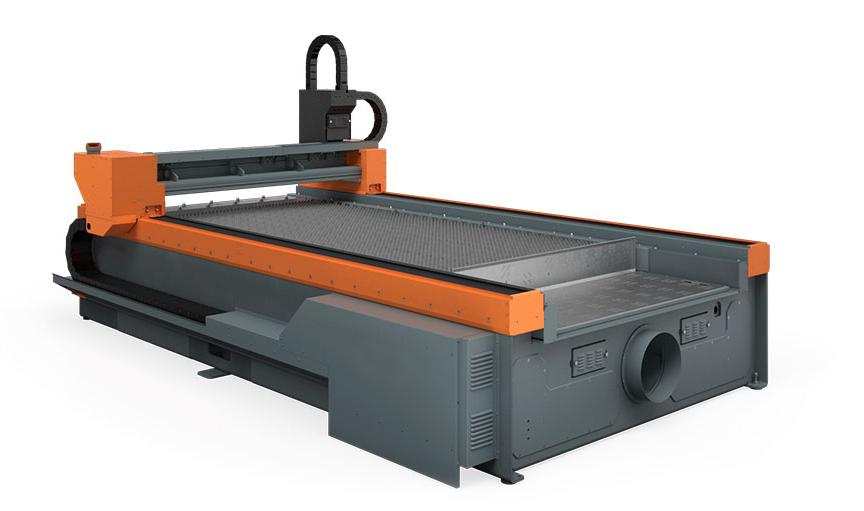

Дизайн станка

Мы уделяем особое внимание компоновке и дизайну производимого оборудования для резки металла. Для улучшения организации рабочего места все внешние подключения к станку осуществляются с одной стороны. Кроме того, основные элементы комплекса закрыты кожухами, надежно защищающими узлы и механизмы от грязи и возможных ударных воздействий. Приятный внешний вид установки вносит свой положительный вклад в общую организацию производственного процесса.

Загрузка листа

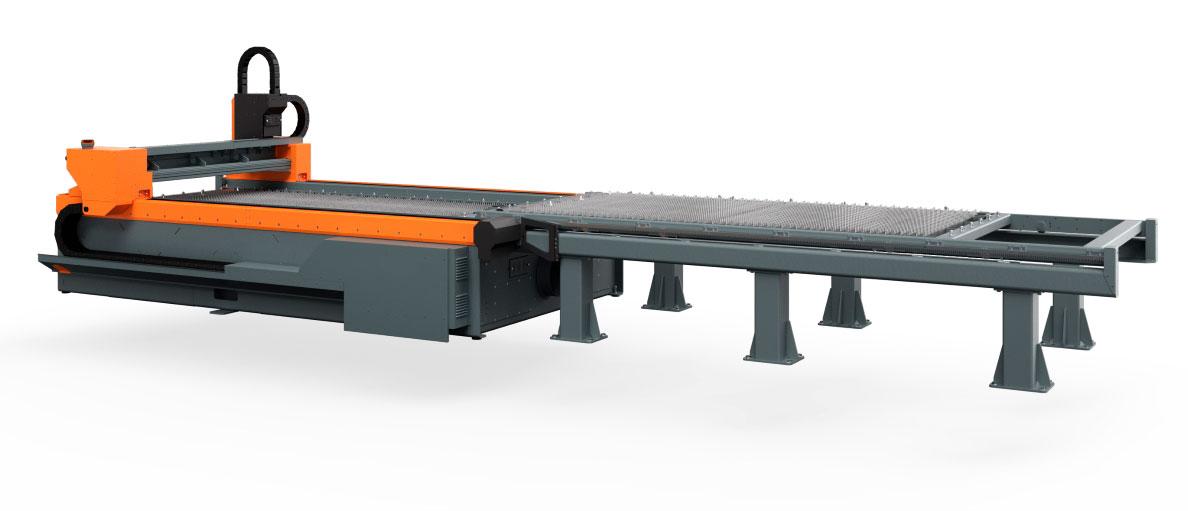

Основной особенностью LC Master можно считать установку механизированных приспособлений с трех сторон раскройного стола. Данная конструктивная особенность позволяет достаточно просто организовать работу с трубами, а также с подачей листа из рулона. Опционально на раскройный комплекс LC Master устанавливаются челночные столы, которые позволяют существенно повысить производительность и облегчить работу со станком. Система с челночным столом имеет две паллеты, поочередно вводимые в зону обработки. Такая конструкция позволяет осуществлять загрузку и выгрузку заготовок не останавливая станок.

Станина

Станина станка выполнена в виде цельносварной термически обработанной конструкции с последующей фрезерной обработкой. Она совмещает в себе высокую точность изготовления, жесткость и надежность. Станина дополнительно утяжелена, что позволяет ей выдерживать высокие динамические нагрузки.

Приводы и передачи

Одна из наиболее критичных и важных частей станка – механические компоненты и приводы, обеспечивающие движения координатной системы. Установка LC Master оборудована современным линейным приводом, который позволяет достигать высочайших скоростей перемещения при высоких динамических и точностных характеристиках.

Система смазки

Движущиеся механизмы любого станка нуждаются в регулярной смазке. Но на качественном оборудовании они закрыты защитными кожухами или гофрозащитой, ограничивающими доступ к ним. Для решения данной проблемы мы оснащаем свои станки централизованной системой смазки, оборудованной таймером обслуживания. Когда приходит время производить смазку элементов станка, на стойке ЧПУ появляется сервисное сообщение, напоминающее об этом оператору. Причем сервисному персоналу не придется демонтировать половину защитных кожухов, чтобы добраться до нужных узлов. Достаточно подать смазку через специальные штуцеры на панели центрального узла и подтвердить обслуживание вводом контрольного пароля.

Система охлаждения

Установка LC Master снабжается системой охлаждения типа вода/воздух, которая прекрасно справляется с задачей по охлаждению установки и позволяет избежать больших затрат на воду.

Система подачи газов

Во время резания металла при помощи лазера необходимо обеспечивать продув зоны раскроя технологическим газом, поддерживая в ней постоянное давление. Пневматическая система, установленная на раскройном комплексе LC Master, рассчитана на давление 25 атм. Такое давление позволяет производить раскрой цветных металлов и получать на них качественный рез. Системы подачи газа, рассчитанные на давление до 10 атм., существенно ограничивают возможности по применению лазерных установок. Опционально на станках LC Master доступна автоматическая газовая консоль, которая имеет интегрированный в ЧПУ комплекса интерфейс, позволяет дистанционно переключать входы газов и устанавливать давление газа в зоне резания, проводить мониторинг текущего состояния системы. Также консоль автоматически переключает режущий газ и устанавливает его давление при выборе материала из библиотеки без вмешательства оператора.

Программное обеспечение UniCut

Удобство и функциональность программного обеспечения играет немаловажную роль при раскрое листового металла. Именно через ПО оператор управляет раскройным комплексом, осуществляет подготовку и загрузку программ, настраивает работу модулей станка.
