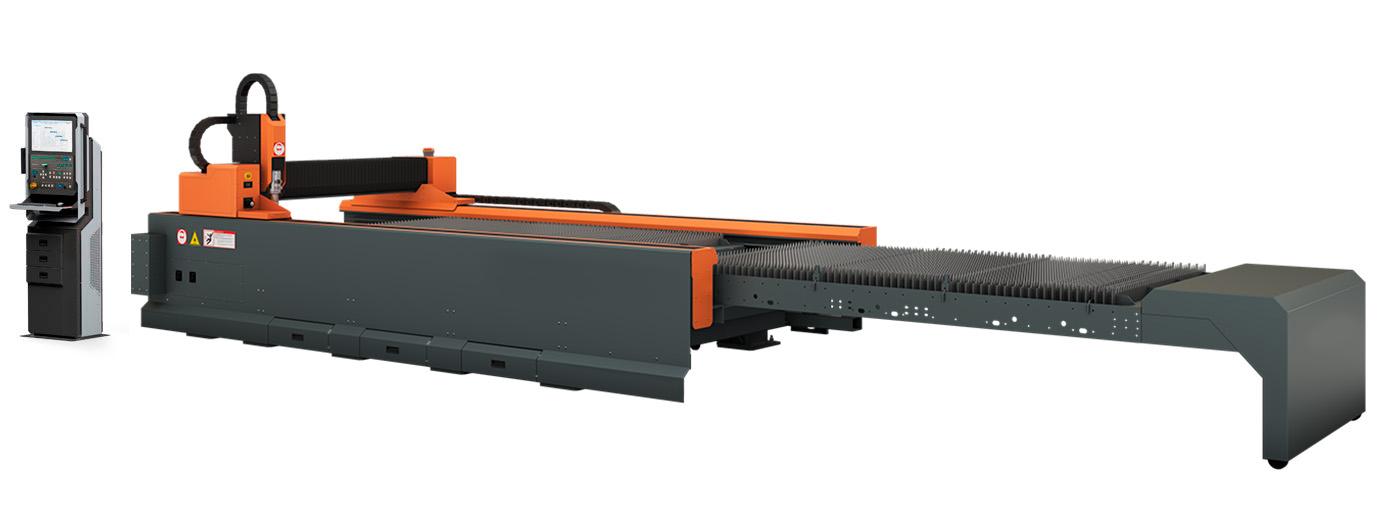

LC Professional M2

Серия установок лазерной резки LC Professional M2 спроектирована с учетом опыта поставки нашим клиентам более чем 500 станков. Новая серия станков предоставляет пользователю беспрецедентную функциональность, высокую производительность и отличную эргономику.

Стандартная комплектация

  • Жёсткая цельносварная термически обработанная фрезерованная станина
  • Координатная система портального типа
  • Облегчённый композитный портал
  • Высокоточные линейные направляющие с интегрированной обратной связью
  • Линейный привод осей X,Y
  • Система дымоудаления зональная с автоматическим переключением зон
  • Иттербиевый волоконный лазер IPG Photonics
  • Система охлаждения вода/воздух (чиллер)
  • Система контроля фокусного расстояния FoCut
  • Лазерная оптическая головка LH-110 с автоматическим приводом линзы
  • Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 21", стационарный пульт управления станком, выдвижная клавиатура)
  • Программное обеспечение UniCut
  • Автоматизированная выдвижная паллета
  • Система управления подачей газов 3-х канальная
  • Комплект ЗИП

Основные технические данные

Источник излучения
Тип Иттербиевый волоконный лазер
Мощность, Вт 1000-10000
Модель лазерного излучателяМакс. толщина материала *
IPG 1000W ≈ 10 мм
IPG 6000W ≈ 30 мм
IPG 8000W ≈ 32 мм
IPG 10000W ≈ 35 мм

* - Указаны предельно возможные обрабатываемые толщины х/к стали Ст3ПС, продув кислородом, без предъявления требований по качеству и шероховатости реза

Общие характеристики
Модель LC Professional M2 FO3015
Зона обработки (мм) 3020x1520
Масса, не более (кг) 9000
Максимальная нагрузка на стол, кг 1000
Габаритные размеры (мм)
Длина 5760
Ширина 3055
Высота 2240
Параметры точности*
Точность позиционирования по всем осям, мм ±0,05
Повторяемость позиционирования, мм ±0,025

* Достигаемая точность обработки зависит от типа заготовки, предварительной обработки, размера листа и положения заготовки в рабочей зоне. В соответствии со стандартом VDI/DGQ 3441 длина измерения соответствует 1 м.

Скорости и ускорения
Скорость свободных перемещений по осям X, Y, Z (м/мин) до 170
Ускорение/торможение по осям X, Y, Z до 3 G
Максимальные обрабатываемые толщины металлов
Сталь до 35 мм
Алюминий до 35 мм
Нержавеющая сталь до 40 мм
Линейные оси
Ось Х Линейный привод с прецизионной измерительной шкалой
Ось Y Линейный привод с прецизионной измерительной шкалой
Ось Z Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка

Основные преимущества

Лазерный источник

Используемые в установке LC Professional M2 волоконные лазеры обладают неоспоримыми преимуществами перед другими типами лазеров. Во-первых, они не требуют обслуживания, лазер находится в закрытом и опечатанном корпусе, который исключает попадание загрязнений. Также отсутствует необходимость в расходных материалах и высокооплачиваемом обслуживающем персонале. Во-вторых, волоконные лазеры являются самыми надежными среди всех имеющихся типов и обладают настолько большим ресурсом работы, что он не может быть выработан в рамках десятилетия. В-третьих, выходное излучение волоконного лазера отличается очень высоким качеством и стабильностью параметров луча. Кроме всего перечисленного, установленный на станке LC Professional M2 лазер может использоваться при резке высокоотражающих материалов, таких как латунь, алюминий, медь, оцинкованная и нержавеющая сталь, а также позволяет осуществлять не только резку, но и гравировку металла.

Передача и формирование излучения

Передача излучения осуществляется посредством волоконно-оптического тракта, исключающего зеркальные передающие элементы. Таким образом, необходимые расходные материалы сведены к минимуму. Используемая волоконная система характеризуется исключительной надежностью, а срок ее службы сопоставим со сроком службы самого лазера.

Дизайн станка

Мы уделяем особое внимание компоновке и дизайну производимого оборудования для резки металла. Для улучшения организации рабочего места все внешние подключения к станку осуществляются с одной стороны. Кроме того, основные элементы комплекса закрыты кожухами, надежно защищающими узлы и механизмы от грязи и возможных ударных воздействий. Приятный внешний вид установки вносит свой положительный вклад в общую организацию производственного процесса.

Загрузка листа

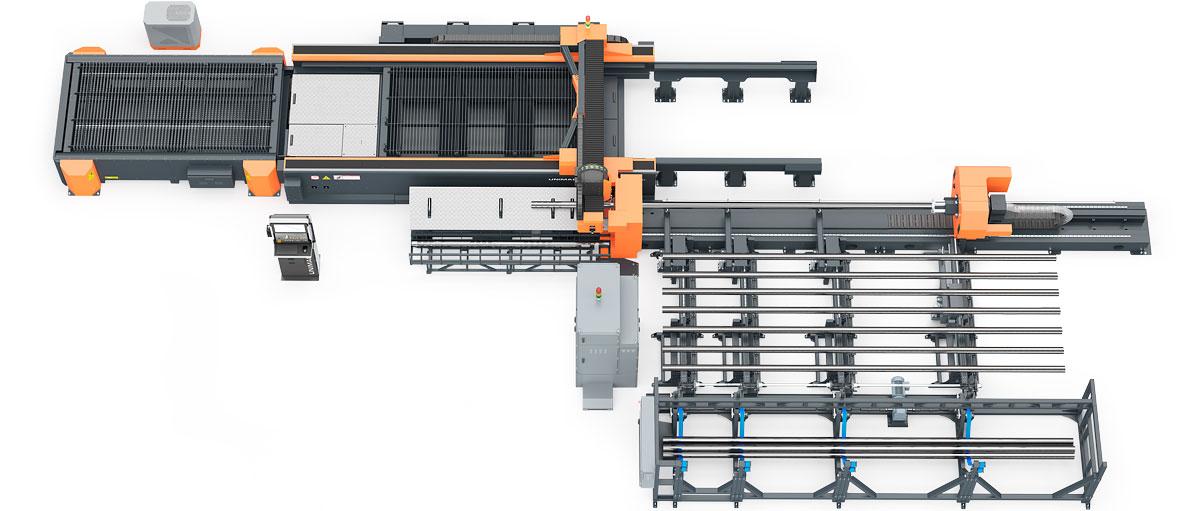

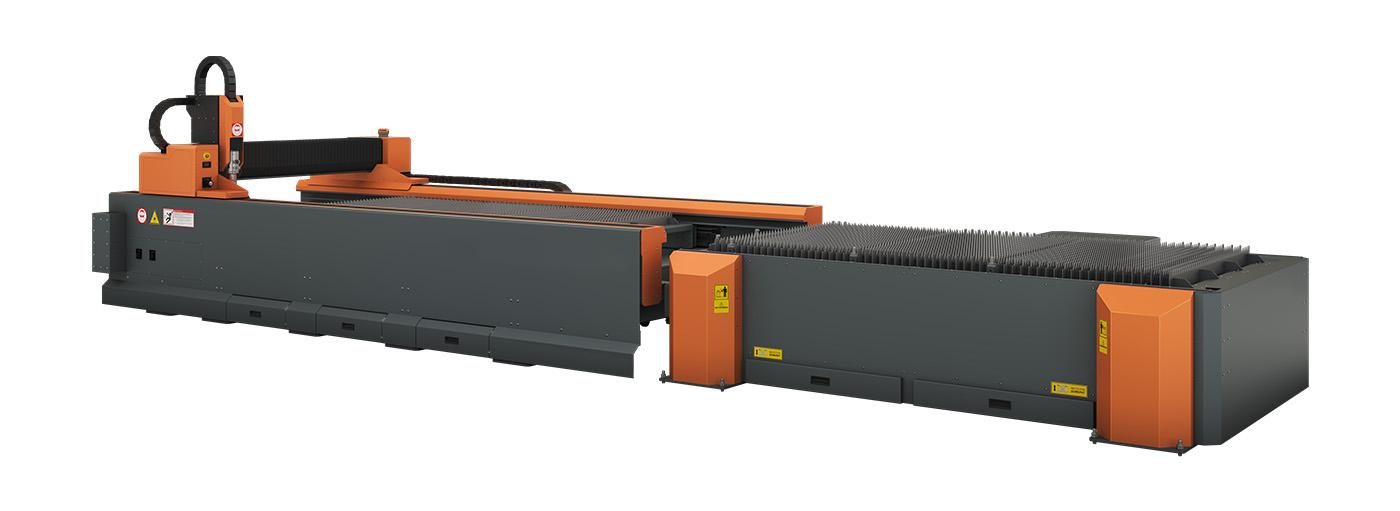

Загрузка листа производится с помощью выдвижной паллеты. При необходимости паллета выходит за пределы зоны резания, обеспечивая удобную и безопасную для целостности станка погрузку листов металла. Опционально на раскройный комплекс LC Professional M2 устанавливается челночный стол, который позволяет существенно повысить производительность и облегчить работу со станком. Система с челночным столом имеет две паллеты, поочередно вводимые в зону обработки. Такая конструкция позволяет осуществлять загрузку и выгрузку заготовок не останавливая станок.

Станина

Станина станка выполнена в виде цельносварной термически обработанной конструкции с последующей фрезерной обработкой. Она совмещает в себе высокую точность изготовления, жесткость, надежность и долговечность конструкции. Станина дополнительно утяжелена, что позволяет ей выдерживать высокие динамические нагрузки.

Приводы и передачи

Одни из наиболее критичных и важных частей станка - механические компоненты и приводы, обеспечивающие движения координатной системы. Установка LC Professional M2 оборудована мощными и надежными линейными моторами, не нуждающимися в обслуживании. Линейный привод позволяет достичь высоких скоростей перемещения, при высоких динамических и точностных характеристиках.

Система смазки

Движущиеся механизмы любого станка нуждаются в регулярной смазке. Но на качественном оборудовании они закрыты защитными кожухами или гофрозащитой, ограничивающими доступ к ним. Для решения данной проблемы мы оснащаем свои станки централизованной системой смазки, оборудованной таймером обслуживания. Когда приходит время производить смазку элементов станка, на стойке ЧПУ появляется сервисное сообщение, напоминающее об этом оператору. Причем сервисному персоналу не придется демонтировать половину защитных кожухов, чтобы добраться до нужных узлов. Достаточно подать смазку через специальные штуцеры на панели центрального узла и подтвердить обслуживание вводом контрольного пароля.

Система дымоудаления

Лазерный комплекс комплектуется зональной системой дымоудаления с автоматическим переключением зон. Система обеспечивает подключение к вытяжной системе только той зоны раскройного стола, в пределах которой в данный момент находится резак. Такое решение позволяет уменьшить требования к производительности вентиляционной системы, и достигнуть максимальной эффективности дымоудаления.

Система охлаждения

Установка LC Professional M2 снабжается системой охлаждения типа вода/воздух (холодильник), которая прекрасно справляется с задачей по охлаждению установки и позволяет избежать затрат на воду.

Система подачи газов

Во время резания металла при помощи лазера необходимо обеспечивать продув зоны резания технологическим газом, поддерживая постоянное давление в зоне резания. Пневматическая система, установленная на раскройном комплексе LC Professional M2 рассчитана на давление 25 атм. Такое давление позволяет производить раскрой цветных металлов и получать на них качественный рез. Системы подачи газа, рассчитанные на давление до 10 атм., существенно ограничивают возможности по применению лазерных установок. Опционально на станках LC Professional M2 доступна автоматическая газовая консоль, которая имеет интегрированный в ЧПУ комплекса интерфейс, позволяет дистанционно переключать входы газов и устанавливать давление газа в зоне резания, проводить мониторинг текущего состояния системы. Также, консоль автоматически переключает режущий газ и устанавливает его давление при выборе материала из библиотеки без вмешательства оператора.

Лазерный оптический резак LH-105

  • Давление до 25 атм
  • Система пневмоудара для удаления расплава при пробивке
  • Принудительное охлаждение сопла для резки цветных металлов
  • Контроль температуры сопловой части
  • Видеоконтроль юстировки центра сопла и центра излучения
  • Картриджная замена защитного стекла
  • Картриджная замена фокусирующей линзы
  • Привод фокусирующей линзы, управляемый с ЧПУ станка (для качественной пробивки материала, для автоматического изменения фокусного расстояния при смене толщины и типа материала). Все подстройки фокусного расстояния производятся с ЧПУ.
  • Качественные, безлюфтовые, самоконтрящиеся регулировки центра сопловой части под излучение лазера. При регулировке, фокусирующая линза остается неподвижной, что исключает термические искажения в линзе и повышает ресурс ее работы.

Вы можете продолжить изучение нашей продукции в каталоге сайта или же просто отправьте нам запрос, и мы обязательно поможем Вам в подборе оборудования, основываясь на ваших задачах.
